來源：HRD ANTWERP
來源：HRD ANTWERP
來源：HRD ANTWERP

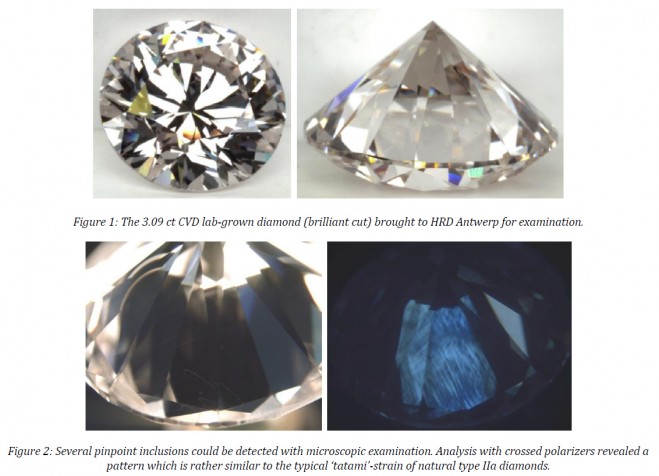

比利時鑽石高階層議會（HRD Antwerp）於2015年9月28日指最近收到一顆3.09克拉的化學氣相沉積（CVD）合成鑽石進行測試，是該機構至目前為此檢驗過體積最大的合成鑽石。此鑽石的顏色為I至J級、VS2淨度、明亮形切割、尺寸為9.36 – 9.42mm x 5.76mm而沒有螢光反應（nil）。

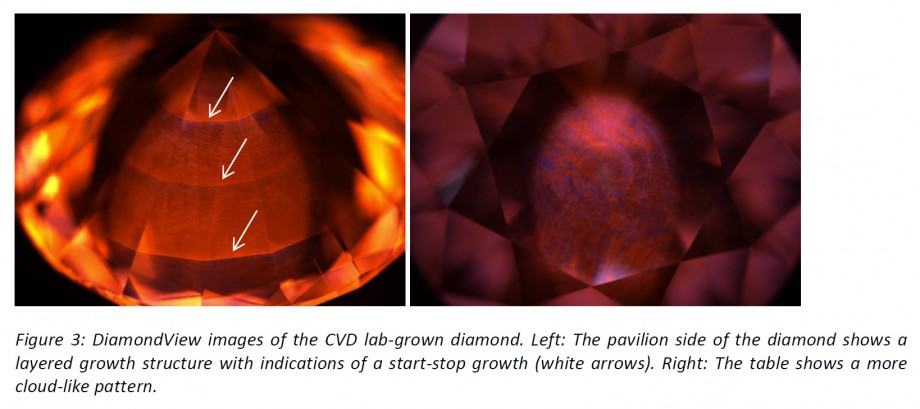

研究人員採用了D-screen及Alpha Diamond Analyser進行檢測，兩套儀器均表示該鑽石需接受進一步測試。而後者確認了該鑽石為一顆Type IIa鑽石，因此有可能是由實驗室培殖製成或經過高壓高溫加工。其後鑽石經過了一連串光譜分析，在DiamondView Imaging的協助下，他們在鑽石的亭部發現在CVD鑽石中十分常見的分層現象，估計該鑽石是分階段種植而成。鑽石檯面出現「有點像雲的結構」。肉眼檢測並沒有發現螢光反應，而DiamondView Imaging則呈現出紅色和紫色的螢光。觀察並未發現磷光。

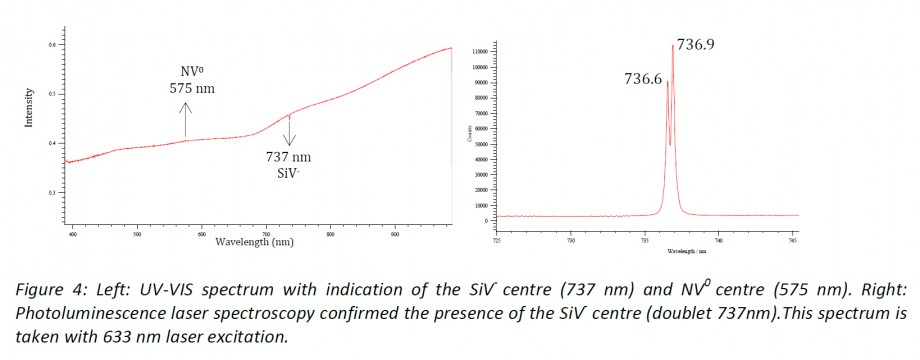

實驗室之後進行紫外光至可見光吸收光譜檢測和光致發光激光光譜檢測。CVD鑽石其中一個特徵是波長737nm附近的雙峰（SiV doublet centre）。雖然這沒有在紫外光至可見光吸收光譜檢測中明顯出現（圖4, 左），在光致發光激光光譜檢測中便明顯很多（圖4, 右）。除了NV0外，在紫外光至可見光吸收光譜檢測中便沒有其他光譜峰。檢測沒有發現鑽石在合成後經過顏色處理。
研究員總結指，根據CVD鑽石的分層生長部驟，要切出3.09克拉的明亮形鑽石，本身培殖出的種片一定相當巨大。報告指：「過去只有較小顆的CVD合成鑽石，現在似乎要製造出3克拉以下的已切割合成鑽石已毫無難度。」
全新版本
網上「會員名錄」
即將登陸！
